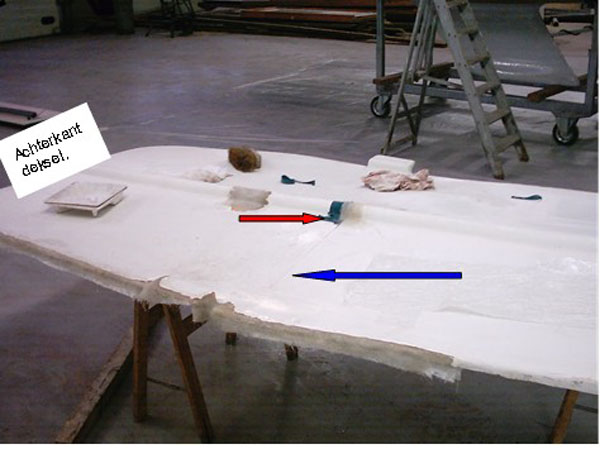

Voor het doorzagen.

Klik voor groter beeld

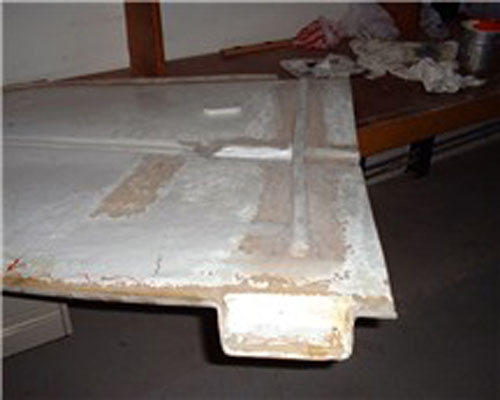

Polyester matje aangebracht voor de stevigheid.

Klik voor groter beeld

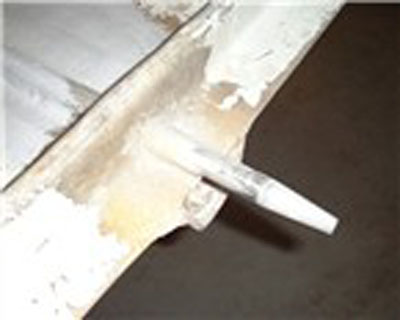

Ijzeren pen erin.

Klik voor groter beeld

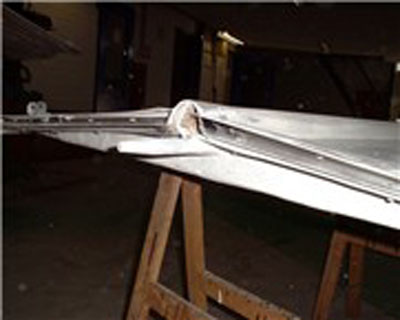

Mooie metalen strip erover heen .

Klik voor groter beeld

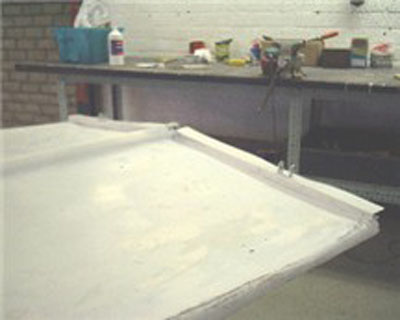

Net door midden gezaagd.

Klik voor groter beeld

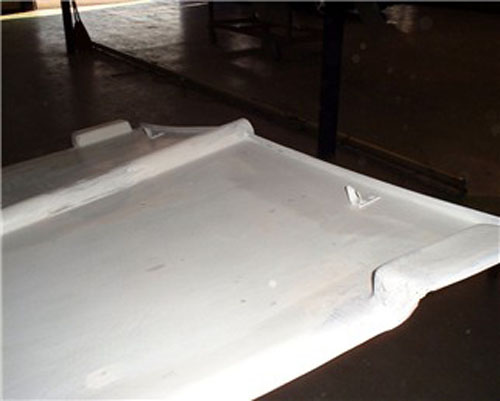

Kuipdeksel opnieuw in de dd lak.

Het kuipdeksel deelbaar maken

Een deksel van een Centaur is nou niet echt een toonbeeld van model en stevigheid
en voor dat de boel door de midden kan moet er wel een extra stringer in
en om de twee delen te kunnen koppelen, heb ik besloten een geleide systeem te maken in de vorm van twee aluminium buisjes die in elkaar schuiven

Pas op alles wat nu volgt is gedaan voor ik het deksel door midden gezaagd heb!!.

Blauwe pijl
Bepaal waar je het deksel deelbaar maakt, ik heb dit in de breedte gedaan net achter de oren van af de achterkant gezien

Rode Pijl
Maak eerst een snede op de bovenkant in het midden van het deksel van ongeveer 25 cm lang,
Lamineer een overlap op de ronding, vergeet niet eerst plakband  op de ronding te plakken zo dat de overlap niet hecht op de onderkant.
(zie foto 1 voor meer duidelijkheid).

Achterste Deksel
Lamineer het aluminium geleide buisje op het deksel dit is de geleide buis waar later de geleide buis in schuift van het voorste deksel
Haaks over dit buisje heb ik de nieuwe stringer gelamineerd.
(zie foto 2 voor meer duidelijkheid).

Voorste Deksel
Lamineer de aluminium geleide buis op het deksel
De stringer die je ziet is de originele en heb ik niks mee gedaan
Ook is de nieuwe overlap te zien.
(zie foto 3 voor meer duidelijkheid).

Nu kan het deksel door midden worden gezaagd.
Ik heb na het door de midden zagen eerst de deksels op de boot gelegd om te kijken hoe de boel er bij lag, en of het geleide systeem werkte
ook was ik bang dat de deksels door gingen hangen ,dit viel op zich mee de extra stringer deed dus zijn werk, en het geleide systeem werkte ook ,wat wel bleek was dat precies op de plek waar het deksel deelbaar was dit het laagste gedeelte was, en daar dus later water naar toe zou lopen.
De oplossing was relatief eenvoudig ,er moeste een waterkering komen , dus ik heb op alle kanten aluminium hoeklijn profiel gelijmd en geschroefd , op het voorste deksel is ook nog een plastic overlap gemonteerd die 4 cm breed is en over beide profielen valt.
de twee deksels worden bij elkaar gehouden door twee rubber knelsluitingen (die uit de landbouwwereld komen)

Na het schuren en strak maken is de binnen en buitenkant geverfd met DD lak.

(zie foto 4, 5 en 6 voor meer duidelijkheid).

Hoe het bevalt in de praktijk.
Na vier seizoenen zeilen en dus ook de deksels er op en afgehaald te hebben blijkt dat het systeem nagenoeg perfect is
Er is absoluut geen lekkage
Alleen is de plastic overlap vervangen door een  een aluminium strip die gelijmd is met een geschikte twee componenten lijm.
Het plastic vertoonde nu al ouderdom verschijnselen kan waarschijnlijk niet tegen de zon

Mensen die goed met het polyester overweg kunnen zouden ook een polyester overlap kunnen maken ik heb dit alleen op de bolle bovenkant gedaan.

De deksels er op en af halen gaat makkelijk en soepel.
Wel is de volgorde belangrijk ,eerst het voorste deksel er op leggen en bij het er afhalen eerst het achterste deksel er af halen

Hou er wel rekening mee of je deze volgorde  ook wilt.
Mijn boot ligt met de kop naar de wal ,wel heb ik een langs steiger aan
stuurboord , die ik gebruik als ik de deksels er op en af haal

Ik heb al meer mensen geholpen, in de vorm van  verstrekken van meer informatie foto's etc  hoe deze klus aan te pakken,als er iemand is die twijfelt, gewoon doen het loont de moeite.

Voor vragen kun je altijd een mailtje sturen!
